Informática II

CAMPOS DE BITS

Declaración

La declaración de un campo de bits se realiza de una de tres diferentes formas:

Forma 1:


struct etiqueta {   tipo entero campo_1: cantidad de bits;
                    tipo entero campo_2: cantidad de bits;
                    tipo entero campo_3: cantidad de bits;
                    . . .
                    . . .
                    tipo entero campo_n: cantidad de bits;} lista_de_variables;

Forma 2:


struct {   tipo entero campo_1: cantidad de bits;
           tipo entero campo_2: cantidad de bits;
           tipo entero campo_3: cantidad de bits;
           . . .
           . . .
           tipo entero campo_n: cantidad de bits;} lista_de_variables;

Forma 3:


struct etiqueta {   tipo entero campo_1: cantidad de bits;
                    tipo entero campo_2: cantidad de bits;
                    tipo entero campo_3: cantidad de bits;
                    . . .
                    . . .
                    tipo entero campo_n: cantidad de bits;};

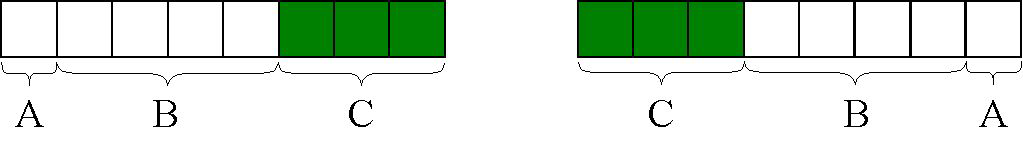

Ubicación de los campos de bits en la memoria


struct datos {  unsigned char A:1;
                unsigned char B:4;
    			unsigned char C:3;};
Ubicación de los campos de bits en la memoria

Referencia a un campo de bits


struct datos {  unsigned char A:1;
			    unsigned char B:4;
			    unsigned char C:3;}BIT;

BIT.A

BIT.A

BIT.B

BIT.B

BIT.C

BIT.C

Asignación de valores en un campo de bits


struct datos {  unsigned char A:1;
			    unsigned char B:4;
			    unsigned char C:3;}BIT;

BIT.A=1

BIT.A=1

BIT.B=0xC

BIT.B=0xC

BIT.C=5

BIT.C=5
Apunte sobre Campos de bit
