ILI9488_Driver_MicroPython

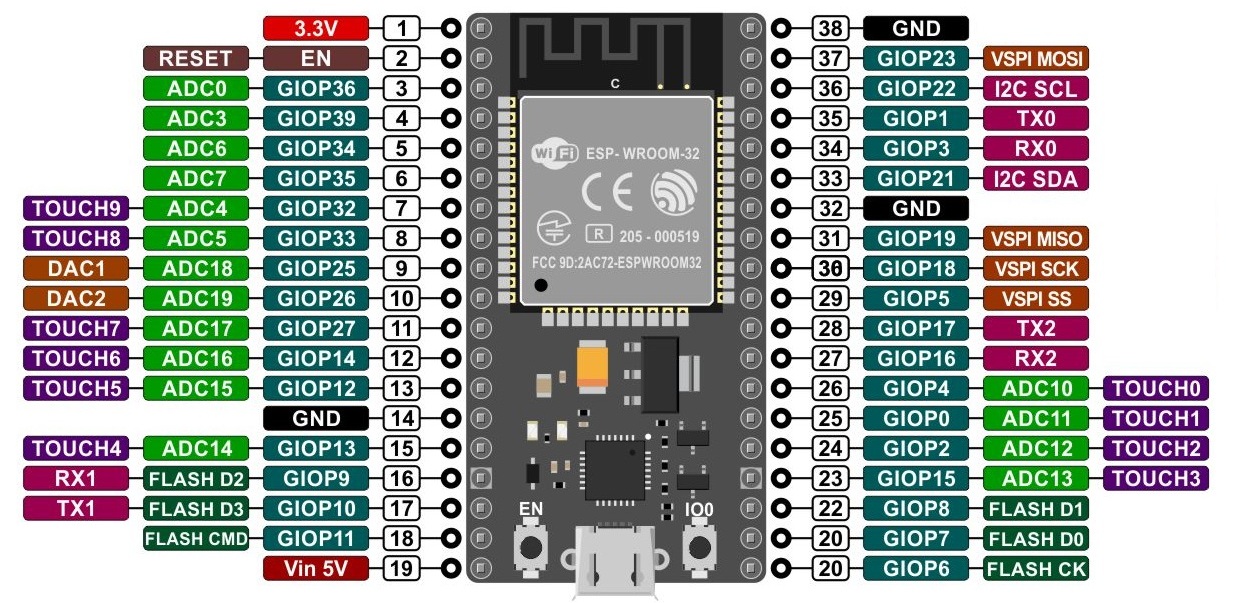

ESP32 WROOM 32 38 Pins Pinout:

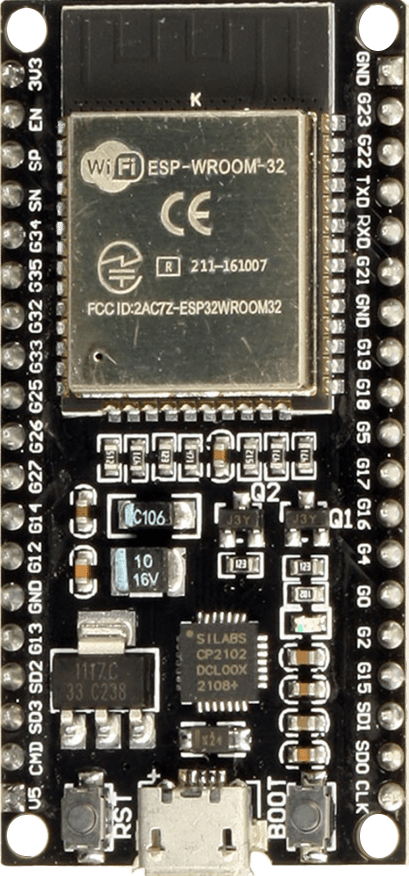

ESP32 WROOM 32 38 Pins
Nombre normal Nombre en tabla Pin (No.) Pin Name
CS/SS VSPI SS 29 GPIO 5
MOSI/SDA/SDI VSPI MOSI 37 GPIO 23
SCK/CLK VSPI SCK 30 GPIO 18
MISO/SDO VSPI MISO 31 GPIO 19

3,5” TFT SPI 480x320 v1.0 ILI9488 Pinout:

Nombre normal Nombre en tabla Pin (No.) Pin Name
MISO/SD0 VSPI MISO 31 GPIO 19
LED —————- 11 GPIO 27
SCK/CLK VSPI SCK 30 GPIO 18
SDI/MOSI/SDA VSPI MOSI 37 GPIO 23
DC/RS —————- 9 GPIO 25
RESET —————- 10 GPIO 26
CS/SS VSPI SS 29 GPIO 5
GND GND 38 GND
VCC 3V3 1 3V3

SPI SD with MicroPython SDCard Class Pinout:

Nombre normal Nombre en tabla Pin (No.) Pin Name
SD_CS HSPICS0 23 GPIO 15
SD_MOSI HSPID 15 GPIO 13
SD_MISO HSPICLK 12 GPIO 14
SD_SCK GPIO 33 8 GPIO 33

ESP32 WROOM-32 Datasheet:

ESP32 Series Datasheet:

ESP32 Technical Reference Manual:
