ILI9488_Driver_MicroPython

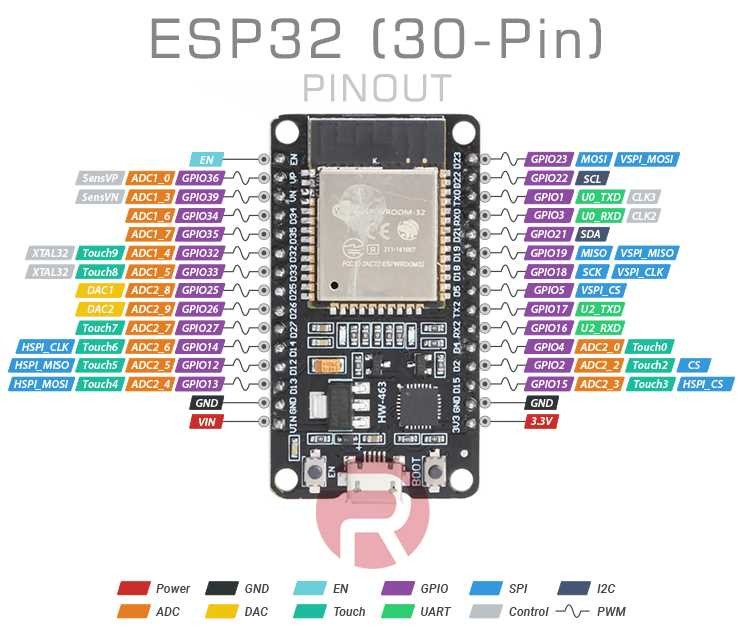

ESP32 WROOM 32 Pinout:

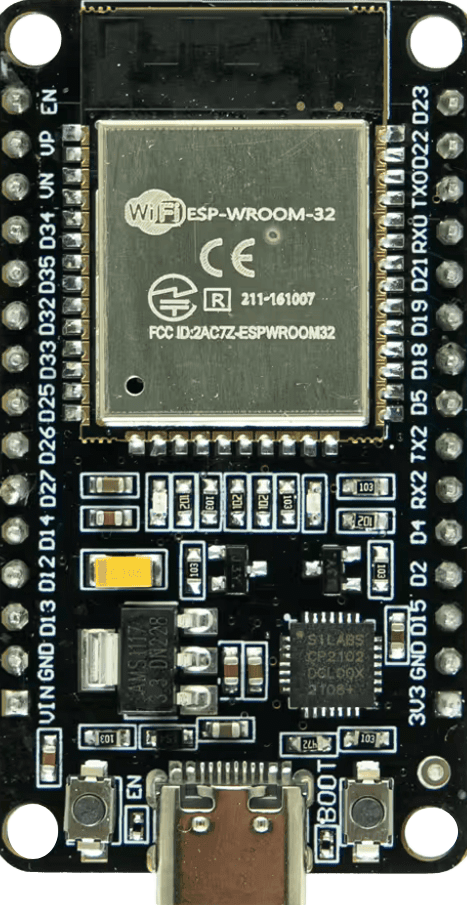

ESP32 WROOM 32
Nombre normal Nombre en tabla Pin (No.) Pin Name
CS/SS VSPI CS 23 GPIO 5
MOSI/SDA/SDI VSPI MOSI 30 GPIO 23
SCK/CLK VSPI SCK 24 GPIO 18
MISO/SDO VSPI MISO 25 GPIO 19

3,5” TFT SPI 480x320 v1.0 ILI9488 Pinout:

Nombre normal Nombre en tabla Pin (No.) Pin Name
MISO/SD0 VSPI MISO 25 GPIO 19
LED —————- 10 GPIO 27
SCK/CLK VSPI SCK 24 GPIO 18
SDI/MOSI/SDA VSPI MOSI 30 GPIO 23
DC/RS —————- 8 GPIO 25
RESET —————- 9 GPIO 26
CS/SS VSPI CS 23 GPIO 5
GND GND 14 GND
VCC 3V3 16 3V3

SPI SD with MicroPython SDCard Class Pinout:

Nombre normal Nombre en tabla Pin (No.) Pin Name
SD_CS HSPI CS 18 GPIO 15
SD_MOSI HSPI MOSI 13 GPIO 13
SD_MISO GPIO 33 7 GPIO 33
SD_SCK HSPI CLK 11 GPIO 14

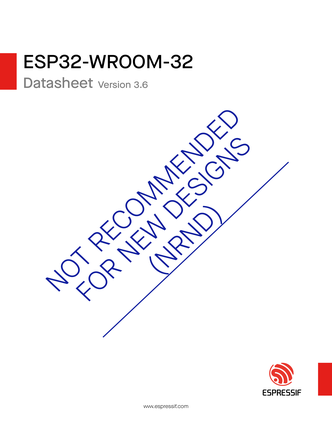

ESP32 WROOM-32 Datasheet:

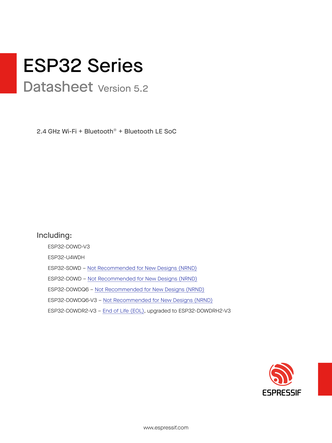

ESP32 Series Datasheet:

ESP32 Technical Reference Manual:
