ILI9488_Driver_MicroPython

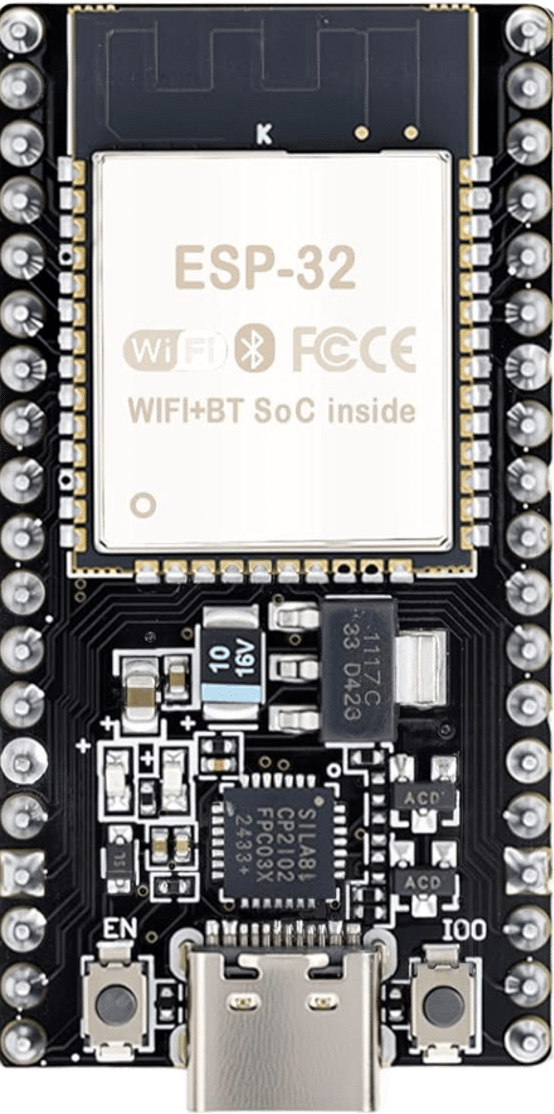

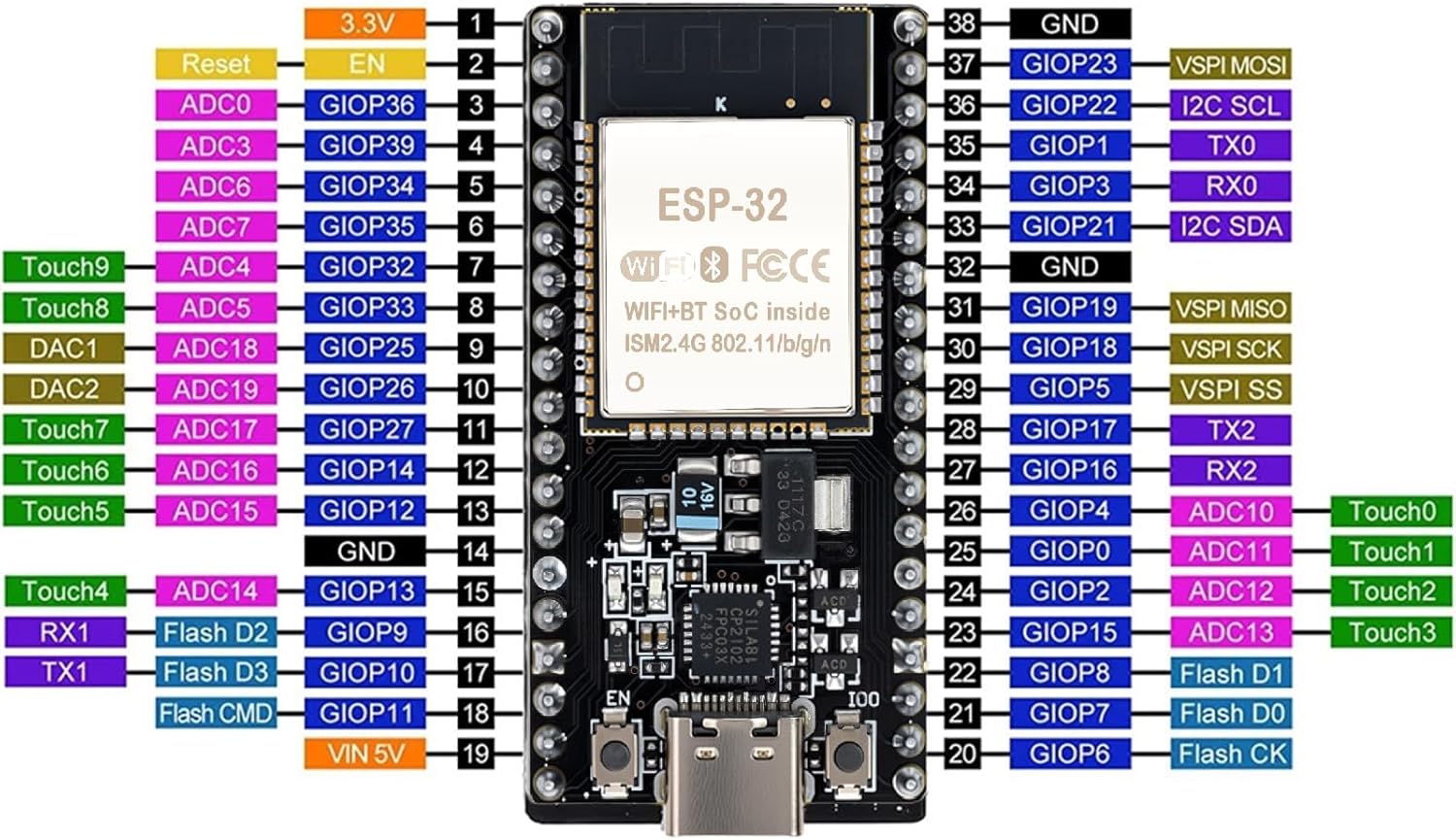

NodeMCU ESP32-S Pinout:

ESP32 Datasheet
NodeMCU ESP32-S Docs

---

• SPI principal (VSPI) - SPI_ID=2

---

Nombre normal	Nombre en tabla	Pin (No.)	Pin Name
CS/SS	VSPI SS	29	GPIO 5
MOSI/SDA/SDI	VSPI MOSI	37	GPIO 23
SCK/CLK	VSPI SCK	30	GPIO 18
MISO/SDO	VSPI MISO	31	GPIO 19

---

3,5” TFT SPI 480x320 v1.0 ILI9488 Pinout:

Nombre normal	Nombre en tabla	Pin (No.)	Pin Name
MISO/SD0	VSPI MISO	31	GPIO 19
LED	—————-	11	GPIO 27
SCK/CLK	VSPI SCK	30	GPIO 18
SDI/MOSI/SDA	VSPI MOSI	37	GPIO 23
DC/RS	—————-	9	GPIO 25
RESET	—————-	10	GPIO 26
CS/SS	VSPI SS	29	GPIO 5
GND	GND	38	GND
VCC	3V3	1	3V3

---

SPI SD with MicroPython SDCard Class Pinout:

---

Nombre normal	Nombre en tabla	Pin (No.)	Pin Name
SD_CS	HSPICS0	23	GPIO 15
SD_MOSI	HSPID	15	GPIO 13
SD_MISO	HSPICLK	12	GPIO 14
SD_SCK	GPIO 33	8	GPIO 33

---
